P. 49
QV-I18FG1/Qn-I18UG1
QV-I24FG1/Qn-I24UG1 QV-I48FG1/Qn-I48UG1
QV-I36FG1/Qn-I36UG1 QV-I60FG1/Qn-I60UG1 ПОЛУПРОМЫШЛЕННЫЕ СИСТЕМЫ
ПОСТОЯННОЙ ПРОИЗВОДИТЕЛЬНОСТИ
QV-I36FG1/ QV-I48FG1/ QV-I60FG1/
МОДЕЛЬ
QN-I36UG1 QN-I48UG1 QN-I60UG1

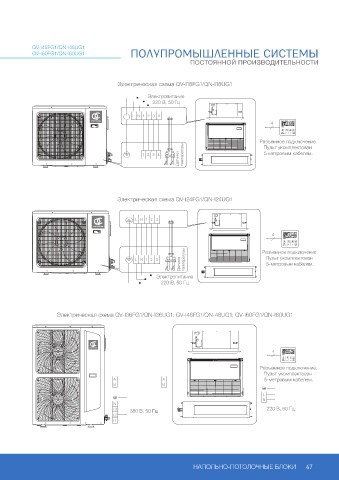

Электрическая схема QV-I18FG1/Qn-I18UG1
производительность кВт 10,55 14,07 16,12
потребляемая кВт 3,50 4,68 5,55 Электропитание
Охлаждение мощность 220 В, 50 Гц
рабочий ток А 7,20 8,10 10,00
eeR 3,01 3,01 2,90 L N 1 2 3 4
производительность кВт 11,70 15,24 17,60 4
потребляемая кВт 3,24 4,42 5,01
Обогрев мощность Разъемное подключение.
рабочий ток А 7,00 8,00 9,50 Пульт укомплектован
COP 3,61 3,45 3,51 1 2 3 4 температуры 5-метровым кабелем.
ВНУТРЕННИЙ БЛОК Датчики
Электропитание ф/В/Гц 1/220/50
Объем рециркуляции воздуха м³/ч 800/1260/1600 1350/1900/2150 1350/1900/2150
Уровень звукового давления дБ(А) 40/45/49 42/46/51 42/46/51
Размеры внутреннего блока Ш × В × Г мм 1280 × 235 × 690 1600 × 235 × 690 1600 × 235 × 690
Электрическая схема QV-I24FG1/Qn-I24UG1
Размеры внутреннего блока Ш × В × Г мм 1360 × 325 × 770 1680 × 325 × 770 1680 × 325 × 770
с упаковкой
Масса нетто/брутто кг 36/42 44/50,5 44/50,5
L N 1 2 3
НАРУЖНЫЙ БЛОК
Электропитание ф/В/Гц 3/380/50
4
Уровень звукового давления дБ(А) 58 58 60
Размеры наружного блока Ш × В × Г мм 970 × 805 × 395 940 × 1320 × 340 940 × 1320 × 340 Разъемное подключение.
Размеры наружного блока Ш × В × Г мм 1105 × 890 × 495 1080 × 1440 × 430 1080 × 1440 × 430 L N 1 2 3 температуры Пульт укомплектован
с упаковкой Датчики 5-метровым кабелем.
Масса нетто/брутто кг 64/68 85/94 91/100
Марка роторного компрессора GRee (Twin Rotary) GMCC (Twin Rotary) GMCC (Twin Rotary) Электропитание
220 В, 50 Гц
газовая линия дюйм (мм) 5/8" (15,88) 3/4" (19,05) 3/4" (19,05)
Диаметр соединительных труб
жидкостная линия дюйм (мм) 3/8" (9,52) 3/8" (9,52) 3/8" (9,52)
Наружный диаметр дренажного патрубка мм
длина м 30 50 50
Максимальные Электрическая схема QV-I36FG1/Qn-I36UG1; QV-I48FG1/Qn-48UG1; QV-I60FG1/Qn-I60UG1
перепад высот м 20 30 30
Заводская заправка R410A кг 2,25 2,70 2,90
Дозаправка хладагентом свыше 5 м г/м 50 50 50
кабель электропитания мм 2 3 × 1,5 3 × 1,5 3 × 1,5
к внутрен нему блоку 4
Кабели электрических кабель электропитания
подключений мм 2 5 × 1,5 5 × 1,5 5 × 2,5
к наружному блоку
Разъемное подключение.
межблочный кабель мм 2 2 × 1 2 × 1 2 × 1
Пульт укомплектован
К датчику температуры наружного блока мм 2 — — — A A 5-метровым кабелем.
B B
Автомат токовой защиты A 20 20 25
Диапазон рабочих температур охлаждение/обогрев °C –15…+49/ –15…+24 –15…+49/–15…+24 –15…+49/–15…+24 L
N
N
ПРИМЕЧАНИЕ L3 380 В, 50 Гц 220 В, 50 Гц
Уровень звукового давления, указанный в спецификации, измеряется в специальном для этого помещении — акустичес кой безэховой камере, в которой L2
стены покрыты звукопоглощающим материалом. В реальном помещении звук от оборудования усиливается из-за многократного отражения звука от по- L1
толка, стен, мебели и др. Данный эффект приводит к росту уровня звукового давления, который зависит от типа помещения и характеристик отражающих
поверхностей.
Данные в таблице указаны при следующих параметрах:
температура наружного воздуха — охлаждение +35 °С, обогрев +7 °С;
температура воздуха в помещении — охлаждение +27 °С, обогрев +20 °С.
46 НАПОЛЬНО-ПОТОЛОЧНЫЕ БЛОКИ 47
