QV-I18DG1/Qn-I18UG1
QV-I24DG1/Qn-I24UG1 QV-I48DG1/Qn-I48UG1
QV-I36DG1/Qn-I36UG1 QV-I60DG1/Qn-I60UG1 ПОЛУПРОМЫШЛЕННЫЕ СИСТЕМЫ
ПОСТОЯННОЙ ПРОИЗВОДИТЕЛЬНОСТИ
QV-I36DG1/ QV-I48DG1/ QV-I60DG1/
МОДЕЛЬ
QN-I36UG1 QN-I48UG1 QN-I60UG1

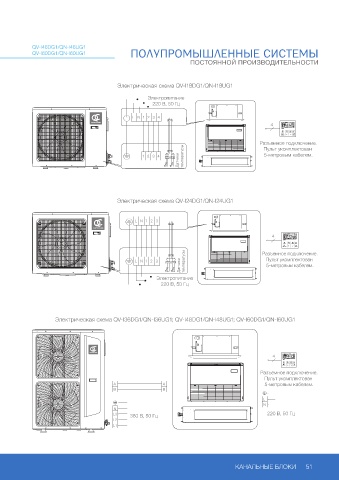

производи тельность кВт 10,55 14,07 16,12 Электрическая схема QV-I18DG1/Qn-I18UG1
потребляемая мощность кВт 3,50 4,68 5,55
Охлаждение Электропитание
рабочий ток А 7,20 8,10 10,0 220 В, 50 Гц
eeR 3,01 3,01 2,90
производительность кВт 11,70 15,24 17,60 L N 1 2 3 4
потребляемая мощность кВт 3,43 4,42 5,01 4
Обогрев
рабочий ток А 7,00 8,00 9,50
COP 3,41 3,45 3,51 Разъемное подключение.
ВНУТРЕННИЙ БЛОК Пульт укомплектован
Электропитание ф/В/Гц 1/220/50 1 2 3 4 Датчики температуры 5-метровым кабелем.
1000/1200/ 1600/1800/ 1600/1800/
Объем рециркуляции воздуха м³/ч
1400/1600 2000/2200 2000/2200
Расчетное статическое давление Па 37 50 50
Диапазон статического давления Па 0–160 0–160 0–160
Уровень звукового давления дБ(А) 37/40/43/47 41/44/46/50 41/44/46/50
Размеры внутреннего блока Ш × В × Г мм 1000 × 245 × 700 1400 × 245 × 700 1400 × 245 × 700 Электрическая схема QV-I24DG1/Qn-I24UG1
Размеры внутреннего блока с упаковкой Ш × В × Г мм 1230 × 300 × 830 1630 × 300 × 830 1630 × 300 × 830
Масса нетто/брутто кг 32/37 42/48 42/48
L N 1 2 3
НАРУЖНЫЙ БЛОК
Электропитание ф/В/Гц 3/380/50
4
Уровень звукового давления дБ(А) 58 58 60
Размеры наружного блока Ш × В × Г мм 970 × 805 × 395 940 × 1320 × 340 940 × 1320 × 340
Размеры наружного блока с упаковкой Ш × В × Г мм 1105 × 890 × 495 1080 × 1440 × 430 1080 × 1440 × 430 Разъемное подключение.
L N 1 2 3 температуры Пульт укомплектован
Масса нетто/брутто кг 64/68 85/94 91/100 Датчики 5-метровым кабелем.
Марка роторного компрессора GRee (Twin Rotary) GMCC (Twin Rotary) GMCC (Twin Rotary)
газовая линия дюйм (мм) 5/8" (15,88) 3/4" (19,05) 3/4" (19,05) Электропитание
Диаметр соеди нительных труб 220 В, 50 Гц
жидкостная линия дюйм (мм) 3/8" (9,52) 3/8" (9,52) 3/8" (9,52)
Наружный диаметр дренажного патрубка мм 20
длина м 30 50 50
Максимальные
перепад высот м 20 30 30
Заводская заправка R410A кг 2,25 2,70 2,90 Электрическая схема QV-I36DG1/Qn-I36UG1; QV-I48DG1/Qn-I48UG1; QV-I60DG1/Qn-I60UG1
Дозаправка хладагентом свыше 5 м г/м 50 50 50
кабель электропитания мм 2 3 × 1,5 3 × 1,5 3 × 1,5
к внутреннему блоку
Кабели электрических подключений кабель электропитания мм 2 5 × 1,5 5 × 1,5 5 × 2,5
к наружному блоку
4
межблочный кабель мм 2 2 × 1 2 × 1 2 × 1
К датчику температуры наружного блока мм 2 — — —
Разъемное подключение.
Автомат токовой защиты A 20 20 25
Пульт укомплектован
Диапазон рабочих температур охлаждение/обогрев °C –15…+49/–15…+24 A A 5-метровым кабелем.
Высота подъема конденсата 1200 B B
ПРИМЕЧАНИЕ L
ƒ Уровень звукового давления, указанный в спецификации, измеряется в специальном для этого помещении — акустичес кой безэховой камере, в которой N N
стены покрыты звукопоглощающим материалом. В реальном помещении звук от оборудования усиливается из-за многократного отражения звука от по- L3 220 В, 50 Гц
толка, стен, мебели и др. Данный эффект приводит к росту уровня звукового давления, который зависит от типа помещения и характеристик отражающих 380 В, 50 Гц
поверхностей. L2
ƒ Данные в таблице указаны при следующих параметрах: L1
температура наружного воздуха — охлаждение +35 °С, обогрев +7 °С;
температура воздуха в помещении — охлаждение +27 °С, обогрев +20 °С.

50 КАНАЛЬНЫЕ БЛОКИ 51
