P. 47
НАПОЛЬНО-
ПОТОЛОЧНЫЕ QV-I18FG1/Qn-I18UG1 QV-I48FG1/Qn-I48UG1
QV-I24FG1/Qn-I24UG1
ВНУТРЕННИЕ БЛОКИ QV-I36FG1/Qn-I36UG1 QV-I60FG1/Qn-I60UG1 ПОЛУПРОМЫШЛЕННЫЕ СИСТЕМЫ
ПОСТОЯННОЙ ПРОИЗВОДИТЕЛЬНОСТИ

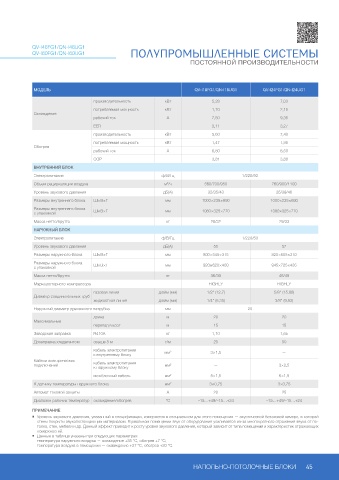

МОДЕЛЬ QV-I18FG1/QN-I18UG1 QV-I24FG1/QN-I24UG1
производительность кВт 5,28 7,03
потребляемая мощность кВт 1,70 2,15
Охлаждение
рабочий ток А 7,50 9,35
eeR 3,11 3,27
производительность кВт 5,60 7,40
потребляемая мощность кВт 1,47 1,95
Обогрев
Беспроводной рабочий ток А 6,80 8,50
пульт COP 3,81 3,80
QA-RGA
ВНУТРЕННИЙ БЛОК
ОПЦИИ Электропитание ф/В/Гц 1/220/50
Объем рециркуляции воздуха м³/ч 560/700/950 760/900/1100
Уровень звукового давления дБ(А) 32/35/43 35/39/46
Размеры внутреннего блока Ш × В × Г мм 1000 × 235 × 690 1000 ×235 ×690
Размеры внутреннего блока Ш × В × Г мм 1080 × 325 × 770 1080 ×325 ×770
с упаковкой
Масса нетто/брутто кг 28/32 29/33
НАРУЖНЫЙ БЛОК
Проводной пульт Центральный пульт Конвертер Электропитание ф/В/Гц 1/220/50
QA-RPG управления QA-RPGС QA-Modbus-A Уровень звукового давления дБ(А) 55 57
Размеры наружного блока Ш × В × Г мм 800 × 545 × 315 825 ×655 ×310
Напольно-потолочные блоки часто используются в больших помещениях сложной кон- Размеры наружного блока Ш × В × Г мм 920 × 620 × 400 945 ×725 ×435
фигурации. с упаковкой
Внутренний блок можно смонтировать на полу у стены либо под потолком. Первый способ Масса нетто/брутто кг 36/39 46/49
позволяет направить воздушный поток вверх, благодаря чему он не попадает на людей. Марка роторного компрессора HIGHLY HIGHLY
При втором способе монтажа поток обработанного воздуха распределяется вдоль потолка, газовая линия дюйм (мм) 1/2" (12,7) 5/8 " (15,88)
равномерно опускаясь по всей площади помещения. Диаметр соединительных труб жидкостная линия дюйм (мм) 1/4" (6,35) 3/8 " (9,52)
В комплекте — инфракрасный пульт дистанционного управления. Наружный диаметр дренажного патрубка мм 20
длина м 20 20
Максимальные
перепад высот м 15 15
Предназначены для монтажа в помещениях с подвесными потолками. Заводская заправка R410A кг 1,10 1,65
Максимальный эффект достигается при установке кассетного внутреннего блока Дозаправка хладагентом свыше 5 м г/м 20 50
в центре помещения. Возможность раздачи воздуха в 8 направлениях и управляемые кабель электропитания
жалюзи обеспечивают комфортное распределение воздушного потока. к внутреннему блоку мм 2 3 × 1,5 —
В комплекте — инфракрасный пульт дистанционного управления. Кабели электрических кабель электропитания
подключений мм 2 — 3 ×2,5
к наружному блоку
межблочный кабель мм 2 5 × 1,5 6 ×1,5
К датчику температуры наружного блока мм 2 3 × 0,75 3 ×0,75
Автомат токовой защиты A 20 25
Диапазон рабочих температур охлаждение/обогрев °C –15…+49/–15…+24 –15…+49/–15…+24
ПРИМЕЧАНИЕ
Уровень звукового давления, указанный в спецификации, измеряется в специальном для этого помещении — акустичес кой безэховой камере, в которой
стены покрыты звукопоглощающим материалом. В реальном помещении звук от оборудования усиливается из-за многократного отражения звука от по-
толка, стен, мебели и др. Данный эффект приводит к росту уровня звукового давления, который зависит от типа помещения и характеристик отражающих
поверхностей.
Данные в таблице указаны при следующих параметрах:
температура наружного воздуха — охлаждение +35 °С, обогрев +7 °С;
температура воздуха в помещении — охлаждение +27 °С, обогрев +20 °С.
44 НАПОЛЬНО-ПОТОЛОЧНЫЕ БЛОКИ 45
