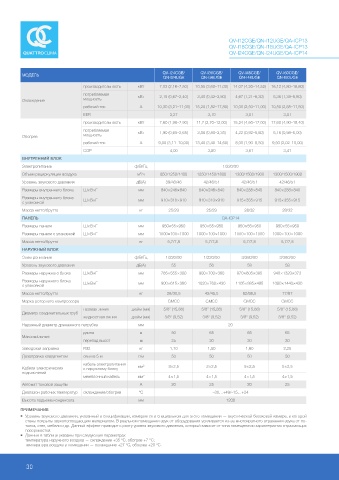

P. 32
QV-I12CGe/Qn-I12UGe/QA-ICP13 QV-I36CGe/Qn-I36UGe/QA-ICP14
QV-I18CGe/Qn-I18UGe/QA-ICP13 QV-I48CGe/Qn-I48UGe/QA-ICP14
QV-I24CGe/Qn-I24UGe/QA-ICP14 QV-I60CGe/Qn-I60UGe/QA-ICP14 ПОЛУПРОМЫШЛЕННЫЕ СИСТЕМЫ
ИНВЕРТОРНЫЕ
QV-I24CGE/ QV-I36CGE/ QV-I48CGE/ QV-I60CGE/
МОДЕЛЬ
QN-I24UGE QN-I36UGE QN-I48UGE QN-I60UGE
производительность кВт 7,03 (2,16–7,50) 10,55 (3,60–11,00) 14,07 (4,20–14,52) 16,12 (4,80–16,80)
потребляемая кВт 2,15 (0,67–2,40) 3,40 (0,42–3,80) 4,67 (1,21–6,30) 5,36 (1,38–6,80)
Охлаждение мощность
рабочий ток А 10,30 (3,21–11,00) 15,20 (1,82–17,80) 10,00 (2,50–11,00) 10,50 (2,85–11,50)
eeR 3,27 3,10 3,01 3,01
производительность кВт 7,60 (1,98–7,90) 11,7 (2,70–12,00) 15,24 (4,60–17,00) 17,60 (4,90–18,40) Электрическая схема QV-I12...36CGe/Qn-I12...36UGe
потребляемая кВт 1,90 (0,65–2,65) 3,08 (0,80–3,35) 4,22 (0,92–5,80) 5,16 (0,98–6,00)
Обогрев мощность
рабочий ток А 9,00 (3,11–10,00) 13,40 (3,40–14,60) 8,00 (1,90–8,50) 9,50 (2,02–10,00) 4
L L
COP 4,00 3,80 3,61 3,41
N N
ВНУТРЕННИЙ БЛОК S S
.
Электропитание ф/В/Гц 1/220/50
Объем рециркуляции воздуха м³/ч 850/1250/1400 1250/1450/1800 1300/1500/1900 1300/1500/1900 5-
.
Уровень звукового давления дБ(А) 39/43/46 42/46/51 42/46/51 42/46/51
L
Размеры внутреннего блока Ш × В × Г мм 840 × 246 × 840 840 × 246 × 840 840 × 288 × 840 840 × 288 × 840
N 220 , 50
Размеры внутреннего блока Ш × В × Г мм 910 × 310 × 910 910 × 310 × 910 915 × 355 × 915 915 × 355 × 915
с упаковкой
Масса нетто/брутто кг 25/29 25/29 28/32 28/32
ПАНЕЛЬ QA-ICP14
Размеры панели Ш × В × Г мм 950 × 55 × 950 950 × 55 × 950 950 × 55 × 950 950 × 55 × 950
Размеры панели с упаковкой Ш × В × Г мм 1000 × 100 × 1000 1000 × 100 × 1000 1000 × 100 × 1000 1000 × 100 × 1000
Масса нетто/брутто кг 5,7/7,8 5,7/7,8 5,7/7,8 5,7/7,8
НАРУЖНЫЙ БЛОК
Электропитание ф/В/Гц 1/220/50 1/220/50 3/380/50 3/380/50
Уровень звукового давления дБ(А) 55 56 58 58
Размеры наружного блока Ш × В × Г мм 785 × 555 × 300 900 × 700 × 360 970 × 805 × 395 940 × 1320 × 373
Размеры наружного блока Ш × В × Г мм 900 × 615 × 380 1020 × 760 × 430 1105 × 885 × 495 1080 × 1440 × 430 Электрическая схема QV-I48...60CGe/Qn-I48...60UGe
с упаковкой
Масса нетто/брутто кг 28/30,5 42/45,5 62/66,5 77/87
Марка роторного компрессора GMCC GMCC GMCC GMCC
газовая линия дюйм (мм) 5/8" (15,88) 5/8" (15,88) 5/8" (15,88) 5/8" (15,88)
Диаметр соединительных труб
жидкостная линия дюйм (мм) 3/8" (9,52) 3/8" (9,52) 3/8" (9,52) 3/8" (9,52)
Наружный диаметр дренажного патрубка мм 20 4
L L
длина м 50 65 65 65 N N
Максимальные S S
перепад высот м 25 30 30 30 .
Заводская заправка R32 кг 1,10 1,50 1,60 2,25
5-
.
Дозаправка хладагентом свыше 5 м г/м 50 50 50 50
кабель электропитания 2
Кабели электрических к наружному блоку мм 3 × 2,5 3 × 2,5 5 × 2,5 5 × 2,5
подключений N
межблочный кабель мм 2 4 × 1,5 4 × 1,5 4 × 1,5 4 × 1,5 L3
Автомат токовой защиты A 20 25 20 25 L2 380 , 50
L1
Диапазон рабочих температур охлаждение/обогрев °C –30…+49/–15…+24
Высота подъема конденсата мм 1200
ПРИМЕЧАНИЕ
Уровень звукового давления, указанный в спецификации, измеряется в специальном для этого помещении — акустичес кой безэховой камере, в которой
стены покрыты звукопоглощающим материалом. В реальном помещении звук от оборудования усиливается из-за многократного отражения звука от по-
толка, стен, мебели и др. Данный эффект приводит к росту уровня звукового давления, который зависит от типа помещения и характеристик отражающих
поверхностей.
Данные в таблице указаны при следующих параметрах:
температура наружного воздуха — охлаждение +35 °С, обогрев +7 °С;
температура воздуха в помещении — охлаждение +27 °С, обогрев +20 °С.
30 КАССЕТНЫЕ БЛОКИ 31
