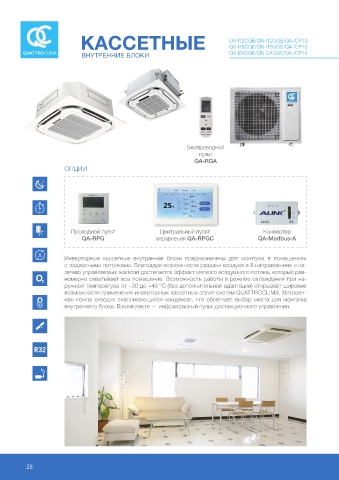

КАССЕТНЫЕ QV-I12CGe/Qn-I12UGe/QA-ICP13 QV-I36CGe/Qn-I36UGe/QA-ICP14

QV-I18CGe/Qn-I18UGe/QA-ICP13
QV-I48CGe/Qn-I48UGe/QA-ICP14
ВНУТРЕННИЕ БЛОКИ QV-I24CGe/Qn-I24UGe/QA-ICP14 QV-I60CGe/Qn-I60UGe/QA-ICP14 ПОЛУПРОМЫШЛЕННЫЕ СИСТЕМЫ
ИНВЕРТОРНЫЕ

МОДЕЛЬ QV-I12CGE/QN-I12UGE QV-I18CGE/QN-I18UGE
производительность кВт 3,52 (0,60–3,90) 5,30 (1,53–5,61)
потребляемая мощность кВт 1,07 (0,30–1,50) 1,60 (0,47–1,90)
Охлаждение
рабочий ток А 6,20 (1,30–7,50) 7,50 (2,25–8,40)
eeR 3,30 3,31
производительность кВт 4,00 (0,60–4,20) 5,60 (1,40–5,94)
потребляемая мощность кВт 1,08 (0,25–1,45) 1,40 (0,46–1,90)
Обогрев
рабочий ток А 6,20 (1,10–7,00) 6,50 (2,20–8,40)
Беспроводной
пульт COP 3,70 4,00
QA-RGA ВНУТРЕННИЙ БЛОК
ОПЦИИ Электропитание ф/В/Гц 1/220/50
Объем рециркуляции воздуха м³/ч 650/700/850 650/750/900
Уровень звукового давления дБ(А) 38/41/44 39/42/45
Размеры внутреннего блока Ш × В × Г мм 570 × 260 × 570 570 × 260 × 570
Размеры внутреннего блока с упаковкой Ш × В × Г мм 720 × 290 × 650 720 × 290 × 650
Масса нетто/брутто кг 14,5/17,5 15/18
ПАНЕЛЬ QA-ICP13
Размеры панели Ш × В × Г мм 650 × 55 × 650 650 × 55 × 650
Проводной пульт Центральный пульт Конвертер Размеры панели с упаковкой Ш × В × Г мм 710 × 80 × 710 710 × 80 × 710
QA-RPG управления QA-RPGС QA-Modbus-A Масса нетто/брутто кг 2,2/3,7 2,2/3,7
НАРУЖНЫЙ БЛОК
Электропитание ф/В/Гц 1/220/50
Инверторные кассетные внутренние блоки предназначены для монтажа в помещениях
с подвесными потолками. Благодаря возможности раздачи воздуха в 8 направлениях и на- Уровень звукового давления дБ(А) 52 52
личию управляемых жалюзи достигается эффект мягкого воздушного потока, который рав- Размеры наружного блока Ш × В × Г мм 705 × 530 × 279 705 × 530 × 279
номерно охватывает все помещение. Возможность работы в режиме охлаждения при на- Размеры наружного блока с упаковкой Ш × В × Г мм 825 × 595 × 345 825 × 595 × 345
ружной температуре от –30 до +49 °C (без дополнительной адаптации) открывает широкие Масса нетто/брутто кг 21,5/23,5 22/24
возможности применения инверторных кассетных сплит-систем QUATTROCLIMA. Встроен- Марка роторного компрессора GMCC GMCC
ная помпа отводит скапливающийся конденсат, что облегчает выбор места для монтажа газовая линия дюйм (мм) 3/8" (9,52) 1/2" (12,7)
внутреннего блока. В комплекте — инфракрасный пульт дистанционного управления. Диаметр соединительных труб
жидкостная линия дюйм (мм) 1/4" (6,35) 1/4" (6,35)
Наружный диаметр дренажного патрубка мм 20
длина м 25 30
Максимальные
перепад высот м 15 20
Заводская заправка R32 кг 0,63 0,70
Дозаправка хладагентом свыше 5 м г/м 20 20
кабель электропитания мм 2 3 × 1,5 3 × 1,5
Кабели электрических подключений к наружному блоку
межблочный кабель мм 2 4 × 1,5 4 × 1,5
Автомат токовой защиты A 16 16
Диапазон рабочих температур охлаждение/обогрев °C –30…+49/–15…+24
Высота подъема конденсата мм 700
ПРИМЕЧАНИЕ
ƒ Уровень звукового давления, указанный в спецификации, измеряется в специальном для этого помещении — акустичес кой безэховой камере, в которой
стены покрыты звукопоглощающим материалом. В реальном помещении звук от оборудования усиливается из-за многократного отражения звука от по-
толка, стен, мебели и др. Данный эффект приводит к росту уровня звукового давления, который зависит от типа помещения и характеристик отражающих
поверхностей.
ƒ Данные в таблице указаны при следующих параметрах:
температура наружного воздуха — охлаждение +35 °С, обогрев +7 °С;
температура воздуха в помещении — охлаждение +27 °С, обогрев +20 °С.

28 КАССЕТНЫЕ БЛОКИ 29
