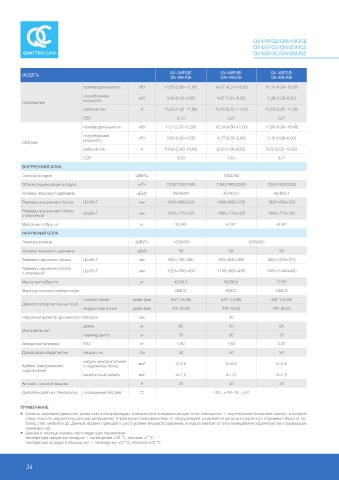

P. 36
QV-I18FGe/Qn-I18UGe
QV-I24FGe/Qn-I24UGe QV-I48FGe/Qn-I48UGe
QV-I36FGe/Qn-I36UGe QV-I60FGe/Qn-I60UGe ПОЛУПРОМЫШЛЕННЫЕ СИСТЕМЫ
ИНВЕРТОРНЫЕ
QV-I36FGE/ QV-I48FGE/ QV-I60FGE/
МОДЕЛЬ
QN-I36UGE QN-I48UGE QN-I60UGE
производительность кВт 10,55 (3,60–11,00) 14,07 (4,20–14,52) 16,12 (4,80–16,80)
потребляемая кВт 3,40 (0,42–3,80) 4,67 (1,21–6,30) 5,36 (1,38–6,80)
Охлаждение мощность
рабочий ток А 15,20 (1,82–17,80) 10,00 (2,50–11,00) 10,50 (2,85–11,50)
eeR 3,10 3,01 3,01 Электрическая схема QV-I18...36FGe/Qn-I18...36UGe
производительность кВт 11,7 (2,70–12,00) 15,24 (4,60–17,00) 17,60 (4,90–18,40)
потребляемая кВт 3,08 (0,80–3,35) 4,22 (0,92–5,80) 5,16 (0,98–6,00)
Обогрев мощность 4
L L
рабочий ток А 13,40 (3,40–14,60) 8,00 (1,90–8,50) 9,50 (2,02–10,00) N N
COP 3,80 3,61 3,41 S S
.
ВНУТРЕННИЙ БЛОК
5-
.
Электропитание ф/В/Гц 1/220/50
Объем рециркуляции воздуха м³/ч 1000/1300/1600 1350/1900/2200 1350/1900/2200 L
N 220 , 50
Уровень звукового давления дБ(А) 39/44/48 42/46/51 42/46/51
Размеры внутреннего блока Ш × В × Г мм 1280 × 690 × 235 1600 × 690 × 235 1600 × 690 × 235
Размеры внутреннего блока Ш × В × Г мм 1360 × 770 × 325 1680 × 770 × 325 1680 × 770 × 325
с упаковкой
Масса нетто/брутто кг 35 /40 41/47 41/47
НАРУЖНЫЙ БЛОК
Электропитание ф/В/Гц 1/220/50 3/380/50
Уровень звукового давления дБ(А) 56 58 58
Размеры наружного блока Ш × В × Г мм 900 × 700 × 360 970 × 805 × 395 940 × 1320 × 373
Размеры наружного блока Ш × В × Г мм 1020 × 760 × 430 1105 × 885 × 495 1080 × 1440 × 430
с упаковкой
Масса нетто/брутто кг 42/45,5 62/66,5 77/87 Электрическая схема QV-I48...60FGe/Qn-48...60UGe
Марка роторного компрессора GMCC GMCC GMCC
газовая линия дюйм (мм) 5/8" (15,88) 5/8" (15,88) 5/8" (15,88)
Диаметр соединительных труб
жидкостная линия дюйм (мм) 3/8" (9,52) 3/8" (9,52) 3/8" (9,52)
Наружный диаметр дренажного патрубка мм 20
длина м 65 65 65 L L 4
Максимальные N N
перепад высот м 30 30 30 S S
.
Заводская заправка R32 кг 1,50 1,60 2,25
Дозаправка хладагентом свыше 5 м г/м 50 50 50 5-
.
кабель электропитания 2
Кабели электрических к наружному блоку мм 3 × 2,5 5 × 2,5 5 × 2,5
подключений N
межблочный кабель мм 2 4 × 1,5 4 × 1,5 4 × 1,5 L3
Автомат токовой защиты A 25 20 25 L2 380 , 50
L1
Диапазон рабочих температур охлаждение/обогрев °C –30…+49/–15…+24
ПРИМЕЧАНИЕ
Уровень звукового давления, указанный в спецификации, измеряется в специальном для этого помещении — акустичес кой безэховой камере, в которой
стены покрыты звукопоглощающим материалом. В реальном помещении звук от оборудования усиливается из-за многократного отражения звука от по-
толка, стен, мебели и др. Данный эффект приводит к росту уровня звукового давления, который зависит от типа помещения и характеристик отражающих
поверхностей.
Данные в таблице указаны при следующих параметрах:
температура наружного воздуха — охлаждение +35 °С, обогрев +7 °С;
температура воздуха в помещении — охлаждение +27 °С, обогрев +20 °С.
34 НАПОЛЬНО-ПОТОЛОЧНЫЕ БЛОКИ 35
